Тайная жизнь вкладышей: испытания на износ

Жизненный путь вкладышей подшипников коленчатых валов двигателя внутреннего сгорания может быть очень тернистым. Как правило, к их подбору подходят удручающе рутинно, а ремонтники относятся к ним как к расходному материалу. Чаще всего на вкладыши обращают внимание в связи с их конструкцией, зазорами в подшипниках и теорией подачи масла. Но как только двигатель обкатан и запущен в работу, внимание сразу переключается на другие проблемы…

Сегодня порассуждаем о том, насколько конструкция вкладыша, его покрытие и масло, которые выбираются, могут иметь драматичные последствия для его жизни.

Инженеры компании King Bearings во главе с доктором Дмитрием Копелиовичем, ведущим специалистом по конструкции и технологии вкладышей подшипников двигателя, недавно разработали новый вид шатунных и коренных вкладышей, получивших название pMaxBlack. Новинка создана из инновационных материалов с тем, чтобы вкладыш оставался всё еще достаточно «мягким» для работы в двигателе с высокой удельной мощностью, но одновременно обеспечивал повышенные усталостную прочность и несущую способность. Каких-либо подробностей о своей новой разработке King, естественно, не сообщает, но очевидно, что найден способ сделать вкладыш прочнее, чтобы он выдерживал повышенное давление в форсированном двигателе, но при этом оставался достаточно «мягким» – для должного выполнения своих функций.

Немного теории

Триметаллические вкладыши, предназначенные для гоночных или форсированных двигателей, изначально сделаны «мягкими», так как если под большой нагрузкой шейка вала деформируется, или гнется сам коленвал, шейка может коснуться поверхности вкладыша. Если вкладыш достаточно «мягкий», то он просто слегка изнашивается со временем. К сожалению, при холодных запусках двигателя этот износ вкладышей становится критичным, так как шейка вала делает несколько оборотов «насухую» прежде чем между вкладышем и шейкой образуется надежный несущий масляный клин. Поэтому можно часто видеть, как гоночные команды заполняют систему смазки двигателя маслом под давлением непосредственно перед холодным пуском.

В новом вкладыше pMaxBlack производства King твердость верхнего слоя вкладыша увеличена на 24%, при увеличении усталостной прочности на 17%! А покрытие pMaxKote делает такие вкладыши еще более износостойкими.

Материал вкладыша King на основе алюминиевого сплава (вкладыши с индексом HP) применяется в двигателях с очень высокой нагрузкой. По словам Рона Следжа из King Bearings: «… продолжительность нагрузки определяет, какой вкладыш надо использовать – HP, XP или XPC. Вкладыш типа HP выдерживает очень высокую нагрузку, но сравнительно недолго (например, в гонках дрегстеров – на максимальное ускорение), в то время как вкладыши типа XP или XPC гораздо лучше ведут себя в длительных кольцевых или внедорожных гонках».

Преимущество вкладыша типа HP состоит в том, что он лучше выдерживает работу при наличии загрязнений или отклонений коленвала, чем вкладыши XP или XPC, из-за большей толщины алюминиевого антифрикционного слоя – 0,30 мм. Меж тем толщина баббитового верхнего слоя на вкладыше типа XP/ХРС составляет всего лишь 0,013 мм. Столь тонкий слой легко повреждается различными загрязнениями, а также «кривыми» шейками коленвала.

Твердость вкладыша

Идти в ногу с технологией

Двигатели современных дорожных автомобилей сейчас часто имеют бо́льшую литровую мощность N_л, чем чисто гоночные моторы всего два десятилетия назад. А механики-ремонтники, естественно, ожидают, чтобы вкладыши, поставляемые в запчасти, соответствовали степени форсировки подобных двигателей. Именно для этого King Bearings разработал вкладыши типа pMax Black.

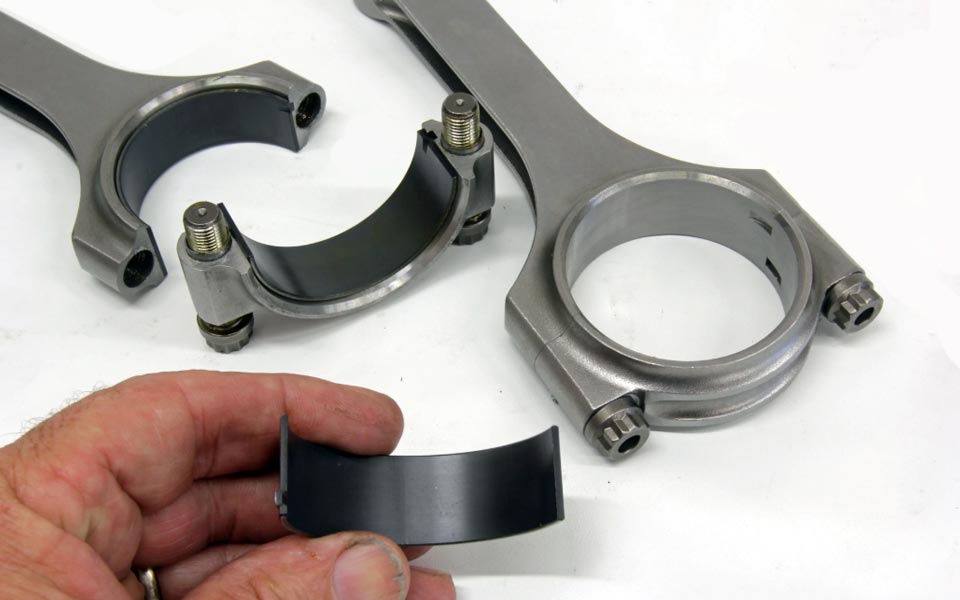

Забегая вперед, можно сказать: King разработал и особое покрытие для такого вкладыша, названное pMaxKote. Этой маркировкой компания обозначает «нанокомпозитное полимерное покрытие». По словам Следжа, термин «нанокомпозитный» означает лишь то, что покрытие выполнено из наноматериалов на полимерной основе. Новое покрытие, толщиной всего 0,005 мм, наносится прямо на поверхность верхнего слоя pMaxBlack, причем толщина вкладыша остается неизменной, поскольку King пропорционально уменьшил толщину промежуточной медной подложки. Неизменная толщина вкладышей позволяет сохранять те же монтажные/масляные зазоры в подшипниках коленвала, что и прежде. Покрытие pMaxBlack защищает вкладыш от небольшой перегрузки и обеспечивает износостойкость – даже когда происходит непосредственный контакт вкладыша с шейкой коленвала.

Вот что происходит, когда шатунный вкладыш недолго работает при максимальной нагрузке и с недостатком смазки. Шатунные вкладыши выходят из строя чаще коренных, так как они сильнее нагружены и масло к ним подается в последнюю очередь.

Проверить испытаниями

На словах всё кажется прекрасным, однако, как новое покрытие будет функционировать в реальной жизни?

И King решил проверить свои разработки в сотрудничестве с компаниями Driven Racing Oils и Shaver Specialties, использовав V-образный восьмицилиндровый двигатель Chevrolet, рабочим объемом 6,3 л и относительно небольшой мощностью – 440 л.с., установив его на динамометрический стенд. Программа испытаний была составлена таким образом, чтобы создать явную перегрузку шатунных и коренных вкладышей. Для получения необходимых исходных данных в двигатель поочередно устанавливали комплекты вкладышей King типа XP и триметаллических. Для испытаний мотор заправляли моторными маслами на минеральной и синтетической основе, но с одинаковой вязкостью – 5W-20, производства Driven Racing Oils.

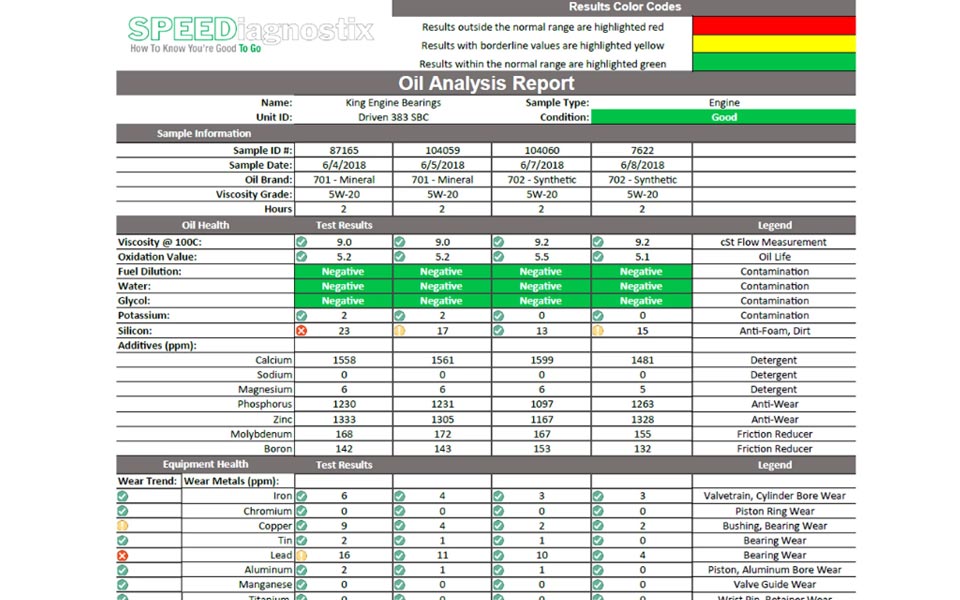

Это пример листа отчета, сформированного компанией SPEEDiagnostix. Любые отклонения от допусков немедленно выделяются желтым или красным цветом. Если все в порядке, символы отмечаются зеленым цветом.

Столь низкая вязкость масла была выбрана сознательно, с тем, чтобы изначально уменьшить толщину масляной пленки в подшипниках и увеличить возможность непосредственного контакта и износа вкладышей.

Чтобы получить максимально точные результаты, специалисты Driven Racing Oils промывали систему смазки после каждого из четырех испытательных циклов. Промывка включала слив «рабочего» масла, замену масляного фильтра Wix и заправку «обкаточным» маслом (BR30, производства Driven), после чего двигатель работал в течение 30 минут, в том числе дважды включалась полная мощность. Затем промывочное масло сливалось, фильтр менялся, и двигатель заправлялся свежим маслом. Та же самая процедура повторялась и при смене вкладышей.

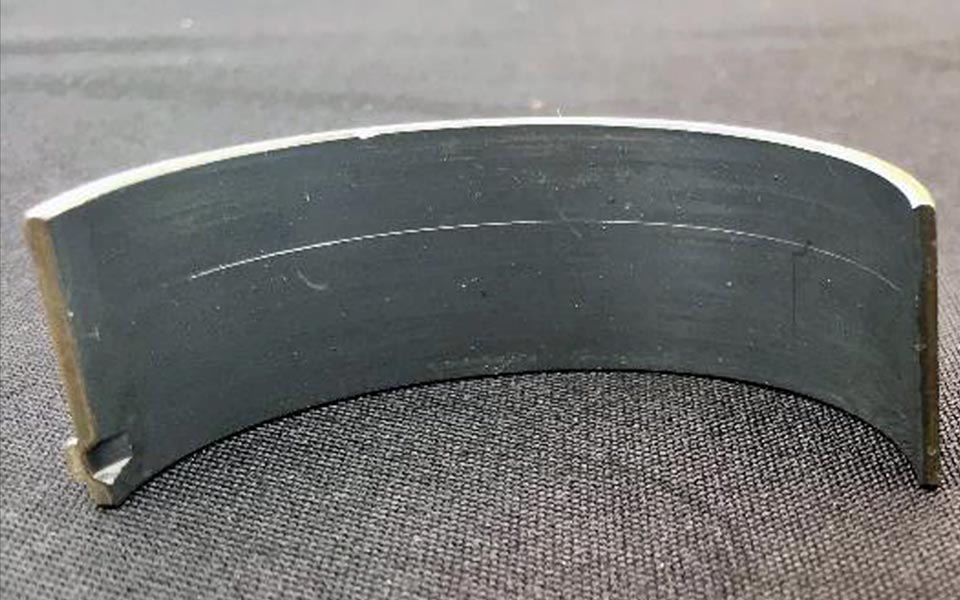

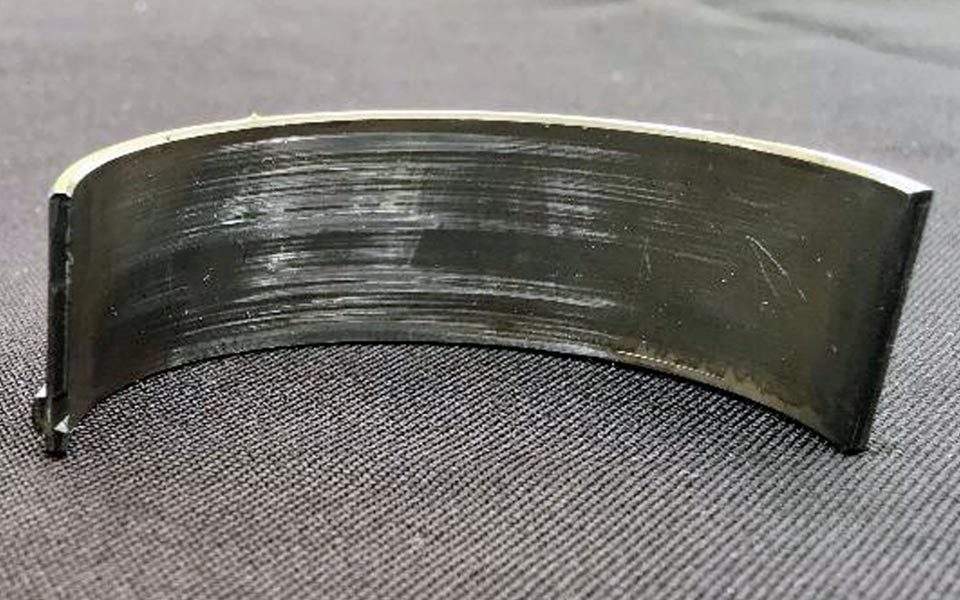

На этом фото справа – шатунный вкладыш XP без покрытия после работы под нагрузкой более трех часов, с использованием масла 5w20, без присадок. Такая же проверка была проведена для вкладышей XP pMaxBlack – на фото слева. Снижение износа очевидно.

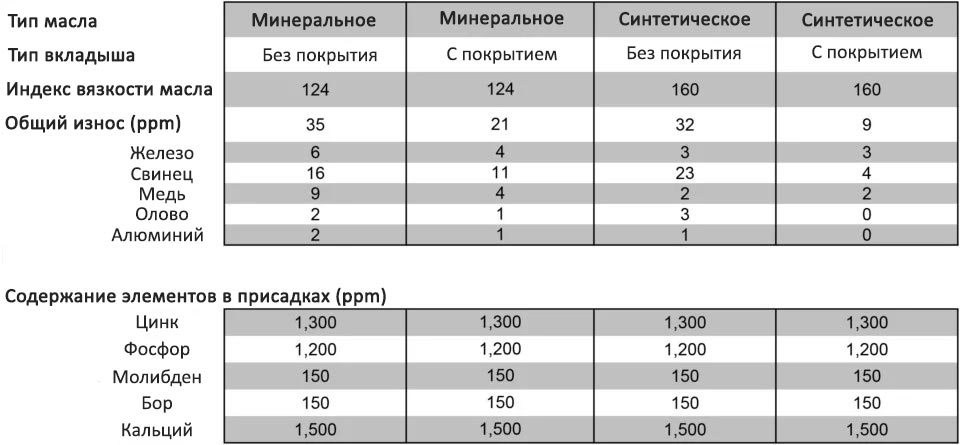

В сопроводительной диаграмме также перечислены присадки, которые добавлялись в базовое масло. Цинк и фосфор (ZDDP) – противоизносные присадки. Молибден и бор – присадки, снижающие трение, а кальций – моющая присадка.

Первый цикл испытаний проводился со вкладышами типа XP и с минеральным маслом. Затем первый комплект вкладышей XP был сменен вторым аналогичным комплектом. На этот раз двигатель заправили синтетическим маслом 5w20. Третий цикл испытаний включал в себя установку нового комплекта шатунных и коренных вкладышей pMaxKote и заправку двигателя традиционным минеральным маслом 5w20. Четвертая, и последняя проба была выполнена с другим комплектом вкладышей pMaxKote, но на этот раз с синтетическим маслом.

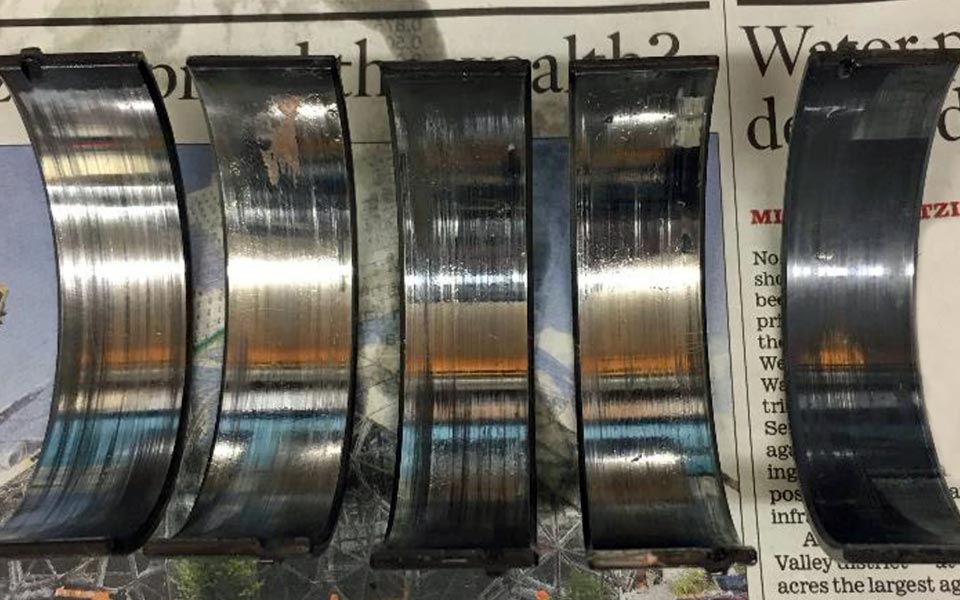

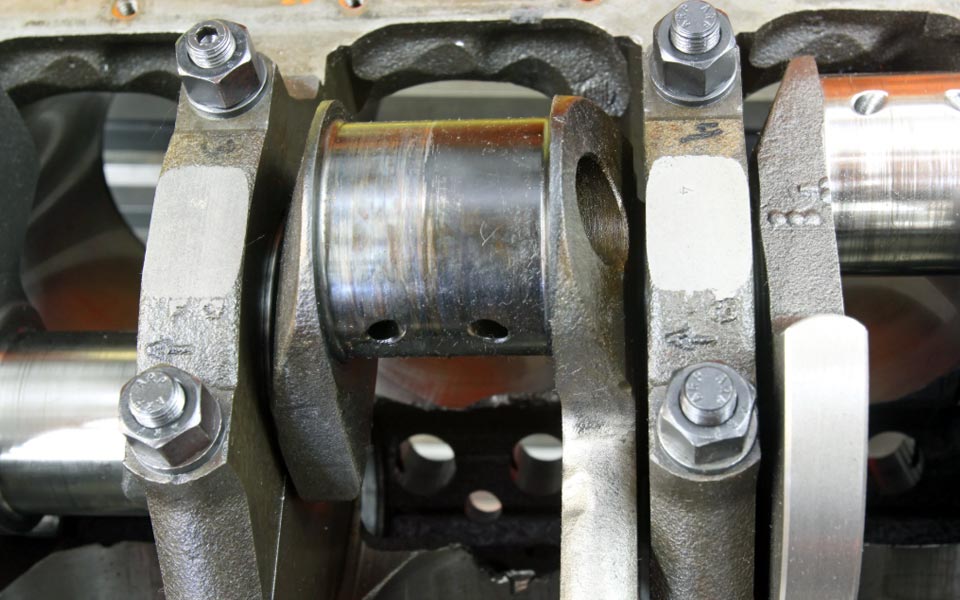

Это пять нижних коренных XP-вкладышей без покрытия после тестовой работы на обычном минеральном масле. Налицо значительный износ.

Критерием оценки каждого испытания было сравнение степени износа деталей двигателя по содержанию различных металлов (в ppm – «частиц на миллион») в моторном масле, слитом после каждого испытания. Спектрометрический анализ выполняла компания SPEEDiagnostix.

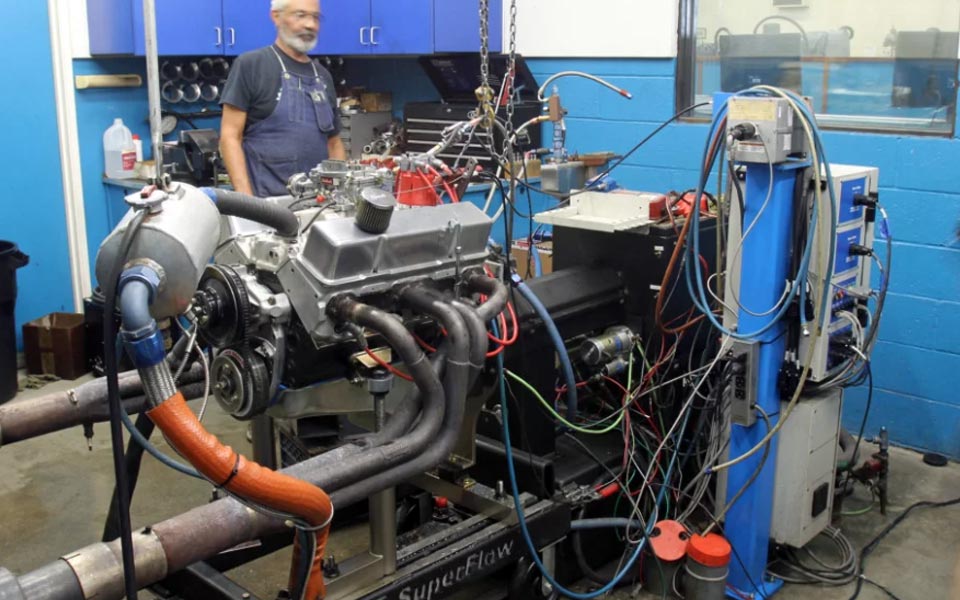

Лучший способ испытания вкладышей для их максимального нагружения заключался в том, чтобы заставить работать вышеназванный двигатель Chevy на низких оборотах, но при высокой нагрузке. Динамометрический стенд SuperFlow периодически «тормозил» работающую на полную мощность, шестилитровую «восьмерку» Chevy до 1450 об/мин, а затем вновь позволял ей разогнаться до максимальных оборотов. И так 14 раз на протяжении трех часов и пятнадцати минут, в каждом из четырех циклов испытаний. При этом тщательно отслеживались температуры масла и воды.

Такие испытания лучше всего подходят для проверки долговечности вкладышей. В приложенных таблицах мы показываем результаты. Наиболее важными элементами, показывающими износ, являются железо, медь, свинец, олово и алюминий. Как стандартные, так и триметаллические вкладыши King сделаны главным образом из меди, олова и свинца, поэтому их содержание в слитом масле указывает на износ самого вкладыша. Алюминий попадает в масло в основном с поршней, а железо – со стенок цилиндров.

И хотя измеренное количество (ppm) примесей относительно невелико, различия между каждым циклом испытаний выглядят убедительно. Начнем с объяснения каждой категории в листе результатов. Тип масла – минеральное или синтетическое. Тип вкладыша означает, есть ли на вкладышах покрытие или нет. Индекс вязкости масла указывает, насколько вязкость масла меняется в широком диапазоне температур. Чем выше число, тем меньше «разжижается» масло с ростом температуры.

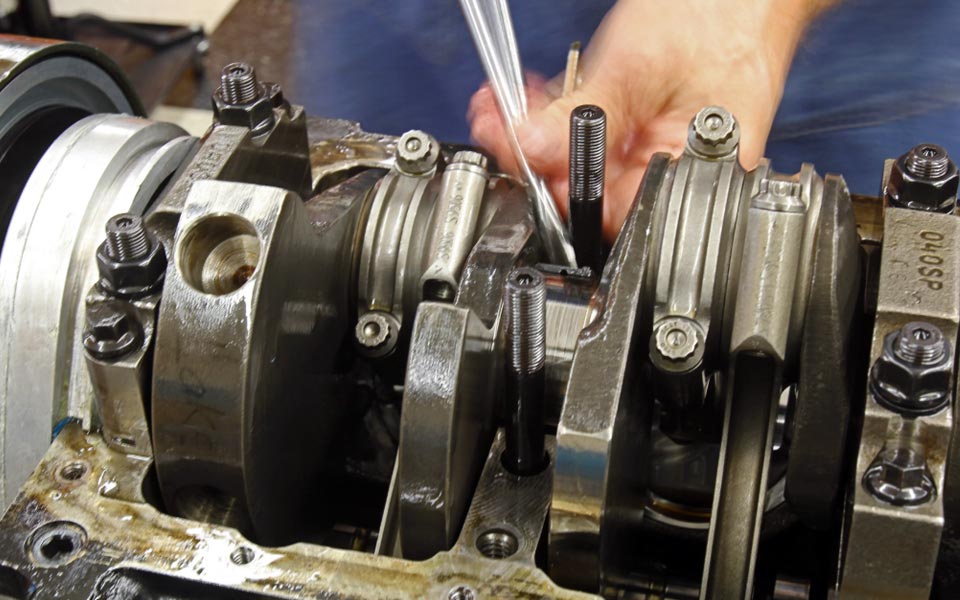

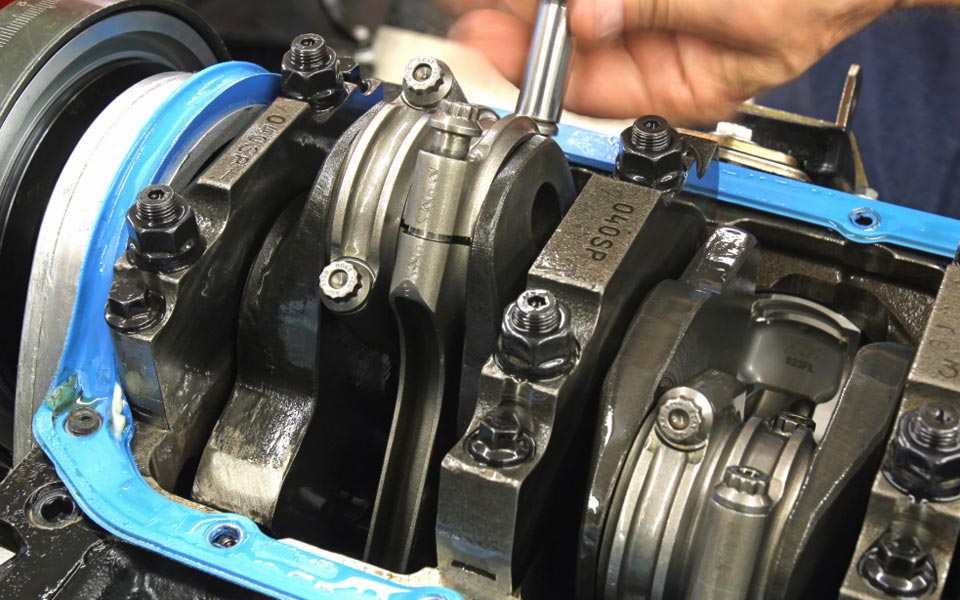

Эти испытания потребовали многократного демонтажа двигателя для замены всех вкладышей, но результаты стоили того. Для экономии времени моторист заменял коренные вкладыши, не вынимая коленвала. Он ослаблял все крышки коренных подшипников и осторожно устанавливал новые вкладыши, проворачивая вал и выталкивая старый вкладыш.

Обратите также внимание, что мы указали в таблице каждый элемент присадок в масло, что показывает идентичность пакета присадок как для минерального, так и для синтетического масел. Это значит, что любое уменьшение продуктов износа (при сравнении масел) должно быть связано с качеством базового масла, а не с присадками.

Таким образом, результаты показывают, что сочетание вкладыша pMaxKote производства King Bearings и синтетического масла является прекрасным способом радикально уменьшить износ деталей в двигателе. Как можно видеть, общая величина износа в 35 ppm (полученная сложением показателей износа каждого отдельного элемента), при использовании обычного вкладыша и «минералки», была уменьшена на 74% при использовании высококачественного синтетического масла и вкладышей pMaxKote.

Простая установка вкладышей с покрытием, при использовании минерального масла, также дало значительное улучшение, сократив общий показатель износа с 36 до 21 ppm, что равносильно увеличению износостойкости на 40%. Это стоит учитывать при сравнении соотношения расходов и долговечности, так как вкладыши King с покрытием дороже обычных.

В таблице результатов видно несколько большее, чем ожидалось при применении синтетического масла, содержание свинца в третьем цикле испытаний (с вкладышами без покрытия и синтетическим маслом). Свинец – основной металл в верхнем слое триметаллического вкладыша (свинцовистый баббит), поэтому, возможно, его износ и был несколько выше, чем с «минералкой». Несмотря на то, что испытания всеми силами делались как можно более стантартизованными, остается масса возможностей, за счет которых могло возникнуть это повышенное число. Но суммарный показатель количества продуктов износа все же был ниже, чем у вкладышей без покрытия с минеральным маслом.

Двигатель Chevy, объемом 6,3 л., пережил множество этапов испытаний, но до сих пор уверенно работает.

Результаты испытаний

Статья подготовлена по материалам с сайта www.enginelabs.com
